コスモウェーブ

バイアスティー 10MHz〜10GHz 【新品】【取り寄せ品】

TE10G

3,800円(税込4,180円)

購入数

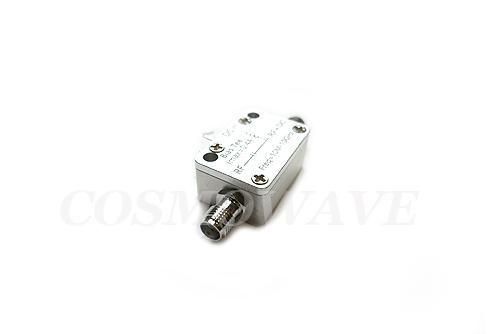

高性能の超広帯域バイアスティー ユニットです。

取り寄せ品なので、納期がかかる場合がございます。

メーカーの説明

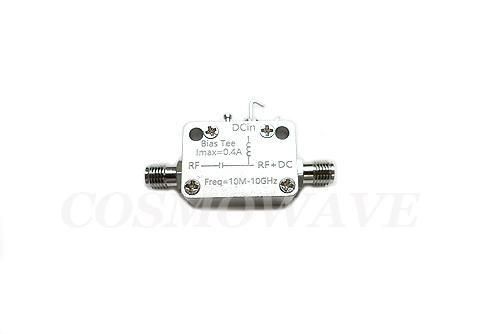

バイアスティー 10MHz-10GHz
1.使用周波数: 10MHZ-10GHz
2.損失: 0.5db@6ghz 0.9db@10ghz
3.耐電圧：DC50V
4.電流: 0.4A

製品アプリケーション
A) ブロードバンドアンプ

一部の広帯域アンプには DC ブロッキング コンデンサが内蔵されておらず、出力端で電源を供給する必要があるため、バイアス装置が必要になります。
一部のアンプはコンデンサを内部に統合しているため、追加のバイアスは必要ありません。

B) 光ファイバー通信、レーザー駆動

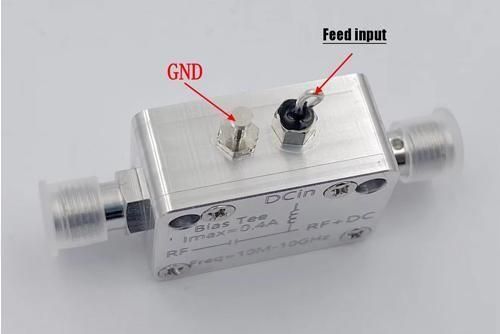

レーザー ダイオードに必要な駆動電流は、バイアス装置の DC 端を通じて注入されます。
通信データは RF エンドを通じて挿入されます。

製品原理:
広帯域アンプの給電回路は、高周波数での寄生容量パラメータの影響を受け、その結果、性能が急激に低下します。したがって、給電には BiasTee を使用する必要があります。

BiasTee は、共振点のない超広帯域のほぼ理想に近い高周波インダクタとコンデンサで構成されています。
DC 絶縁コンデンサ: DC 絶縁により、後続の回路やテスト機器への DC 電圧漏れを防止します。
高周波インダクタンス: 通信情報を分離し、高周波信号が電源システムに漏れるのを防ぎます。

＊出荷前に簡易検査を行っております

made in china


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
