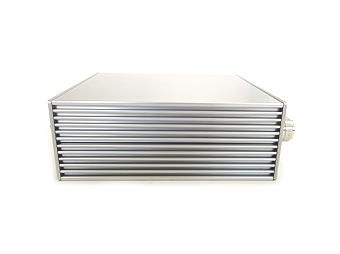

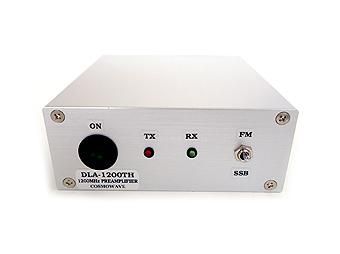

卓上型プリアンプ　1200MHz帯　BPF内蔵型 1.2GHz 【受注生産】

DLA-1200TH-NV

27,000円(税込29,700円)

在庫状況 在庫 3個　 売切れ間近！
ACアダプター無しACアダプター付き
ACアダプター
購入数

★　受注生産品　★

この商品は数量限定となります。

卓上型１２００ＭＨｚ帯ローノイズプリアンプ
オフ・スルー回路付き

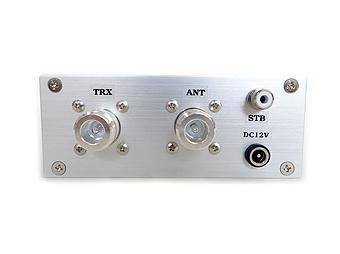

入出力ＮＪコネクター、キャリアコントロール内蔵
高利得でローノイズプリアンプです。

○ 特徴
  このＬＮＡは最新pＨＥＭＴ＋ＭＭＩＣを使用した、高性能ローノイズアンプです。
  最新のLNA-BPF1200EXを内蔵しております。

  利得２５ｄＢ、ＮＦは０．7ｄＢの高性能LNAです。
  １２００ＭＨｚ帯バンドパフフィルターを実装で不要な帯域をカットしています。
キャリアコントロール制御、ＯＦＦスルー回路でトランシーバー、受信機、共に使用できます。
  アマチュア無線用、実験用にご使用ください。

○ 特性
・　周波数　　　　　　　１２００ＭＨｚ帯アマチュアバンド
・　電波形式　　　　　　ＦＭ，ＳＳＢ，ＣＷ，ＡＭ、オールモード対応
・　電源電圧　　　　　　ＤＣ１２Ｖ〜１３．８Ｖ
・　消費電流　　　　　　約７０ｍＡ（１２Ｖ）
・　利得　　　　　　　　２５ｄＢ以上　
・　ＮＦ　　　　　　　　０．7ｄＢ
・　インピーダンス　　　５０Ω　（ＮＪコネクター）
・　最大入力　　　　　　１０Ｗ　
・　制御方式　　　　　　キャリアコントロール、強制スタンバイ
・　外形寸法　　　　　　W１１０ｍｍ×H４０ｍｍ×D１２０ｍｍ（突起部を含まず）
・　重量　　　　　　　　５５０ｇ（ACアダプターを含まず）


★ 古い無線機、感度の悪い無線機にお勧めします。（感度の良い無線機では効果が出ない事も有ります）

※ この商品はパーツ在庫の関係で、限定数の販売となります。（受注生産）
※ 製作に日数をいただきますのでご了承ください（受注生産1.5〜2か月程度）
※ 防水構造ではありません。

ＡＣアダプター付もあります。一覧からお選びください。
日本製　Made in JAPAN

● プリアンプの設置上の注意
・必ず設置前に、数日間は卓上試験をしてみてください。
・アンテナは八木アンテナ、またはモノバンドＧＰを使用する事。
  （マルチバンドアンテナはお勧めできません、他の電波の周り込みで プリアンプが破損することが有ります）
・他のアンテナと十分距離を離してください。数ｍ以上
  （プリアンプに強力な電波が入ると、他の周波数であっても壊れます。
  他の周波数を運用しているときは、電源は必ずＯＦＦにすること）
  スルー回路が無いプリアンプは電源ＯＦＦでも、アンテナ近くで送信すると、
  増幅素子やダイオードが検波して壊れますので、受信アンテナを１０ｍ以上離してください。
・受信機の電源とプリアンプの電源は必ず共通にしてください。
  （もし別電源を使う場合は、マイナス側は必ず太い線で共通にしてください）
・電源のＡＣ側に避雷器（アレスター）を設置してください。
  （プリアンプは誘導雷、サージに弱い）
・同軸避雷器を設置することをお勧めします。
  （プリアンプは誘導雷、サージに弱い）
・タワー、ルーフタワーの接地は十分行ってください。
  （プリアンプは誘導雷、サージに弱い）

プリアンプの使用方法、効果については下記リンク先をお読みください。
http://7l1wqg.jp/article/59129630.html


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。

無線機器、電子デバイスの販売規約をご確認ください

この商品を購入する
  • 2022/02/07 07:33:51
レビューの追加になります。
IC-9700に接続してプリアンプを使っています。
プリアンプとIC-9700との間のケーブルとして、当初、50cmの同軸ケーブルを使用しましたが、IC-9700のSWR表示が、少し悪くなりました。
運用上、全く問題ない範囲で、アンテナ本体のSWRには全く関係ないのですが、気分的にプリアンプを通す前と同じにならないかと、取り廻しの良い5D-FB LITE の同軸ケーブルにて、1/2λの電気長の整数倍で、余裕を見て、75cmの長さの同軸ケーブルを作って取りつけて見たところ、プリアンプの電源オフでも、電源オンでも、以前と変わらないSWR表示になりました。
あくまでも、個人的な気分だけの話しになります。
  • 2022/02/06 18:36:20
IC-9700にて使用するために購入しました。
IC-9700内蔵プリアンプ(10dB?)をOFFにして、本プリアンプをONにすると、FMにおいて、増幅された雑音によりSメータがS6程度(SSBで、S4程度)、当方の環境では振りますが、RS41、51位の信号が、浮き上がって聞こえてきます。
最新の無線機ではあるので、効果を心配していましたが、杞憂でした。
SSB用の強制スタンバイは、IC-9700のACCのSEND信号にて、フォトカプラを使って自作しましたが、後から、動作電流が少ないフォトカプラを使用した基板をコスモウェーブさんにて売られていることを知りました。
強制スタンバイを利用される方は、この基板を使用されて、インターフェースされた方が楽ではないかと思います。
