144MHz帯プリアンプユニット　LNA-BPF144C　【組込み用】【特価品】

LNA-BPF144C

5,000円(税込5,500円)

在庫状況 在庫 2個　 売切れ間近！
購入数

１４４ＭＨｚ帯ローノイズプリアンプ LNA-BPF144C 【組込み用】


この商品はユニット完成品です

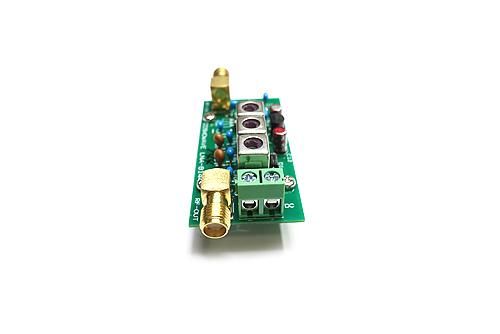

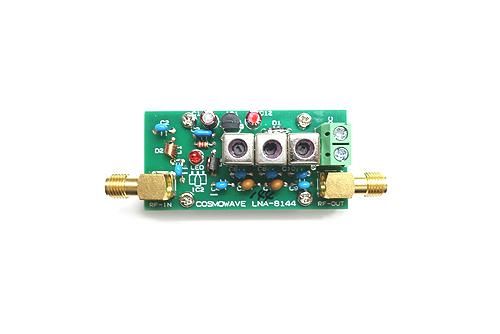

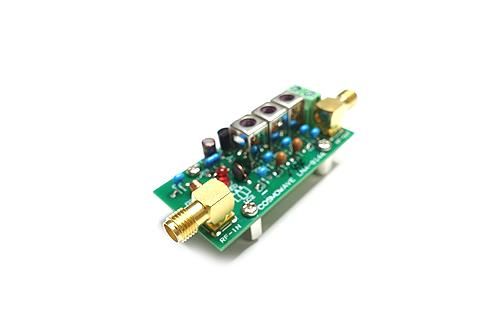

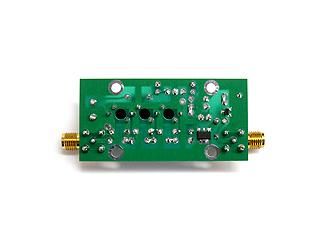

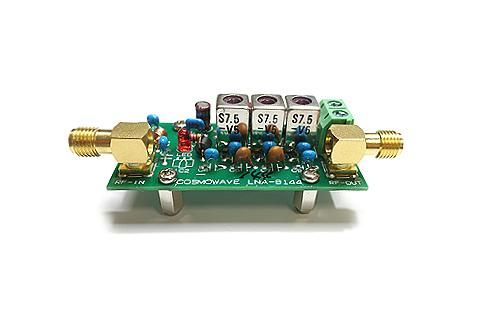

入出力ＳＭＡＪコネクター、FR-4基板仕様
高利得でローノイズプリアンプです。

○ 特徴
  このＬＮＡは最新ＭＭＩＣを使用した、高性能ローノイズアンプです。
  小型基板で各種機器の内蔵、実験に使用し易くなっております。

  利得２０ｄＢ以上、ＮＦは０．６ｄＢの高性能LNAです。

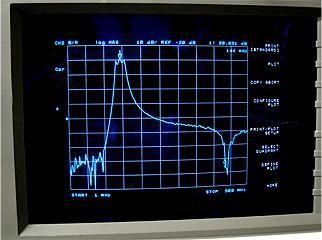

  １４４ＭＨｚ帯バンドパスフィルターを実装で不要な帯域をカットしています。さらに４３０ＭＨｚ帯の信号を大幅に減衰するトラップフィルターも実装しています。
  アマチュア無線用、実験用にご使用ください。

○ 特性
・　周波数　　　　　　　１４４ＭＨｚ帯アマチュアバンド
・　電波形式　　　　　　ＦＭ，ＳＳＢ，ＣＷ，ＡＭ、オールモード対応
・　電源電圧　　　　　　ＤＣ６Ｖ〜１５Ｖ
・　消費電流　　　　　　約６０ｍＡ（１２Ｖ）
・　利得　　　　　　　　　２０ｄＢ以上　
・　ＮＦ　　　　　　　　　　０．６ｄＢ
・　インピーダンス　　　５０Ω　（ＳＭＡＪコネクター）
・　最大入力　　　　　　10ｍＷ（破壊入力レベル）　
・　１ｄＢcomp　　　　　１５ｄＢｍ（ＴＹＰ）
・　外形寸法　　　　　　５５ｍｍ×２７ｍｍ×１６ｍｍ（突起部を含まず）


※ この商品はパーツ在庫の関係で、限定数の販売となります。
※ 詳細な説明書は有りません、回路図、実装図のみです。
※ 使用する場合は、必ずシールドされたケースに入れてください。
※ この商品はプリアンプユニットです。スルー回路等は実装されておりません。
※ 性能向上のため 基板の仕様、色が変更になる場合がございます
※ 上記在庫数量は、部材在庫です。受注生産となります。
日本製　Made in JAPAN

● お客様からのコメント

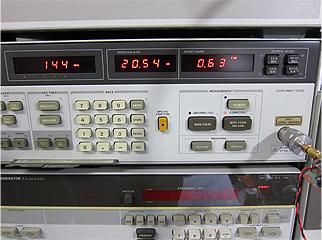

・当方でゲイン・ＮＦとも測定しましたがほぼ説明通りの数値で満足しております。



＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
