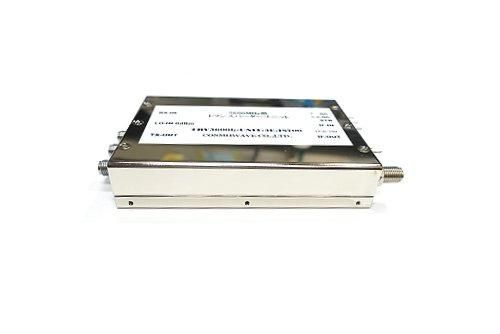

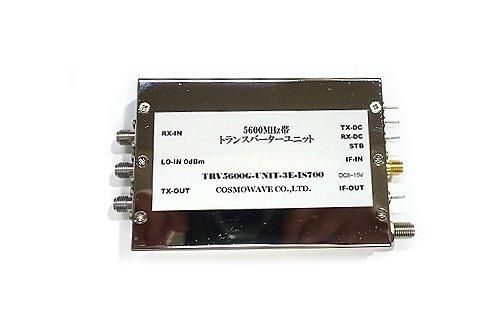

5600MHz帯トランスバーターユニット−ISDB-T用 【受注生産】【組込み用】

TRV5600G-UNIT-2E-IS700

38,500円(税込42,350円)

在庫状況 売切れました

新型、性能が向上しました。納期２か月程度になります。

コスモウェーブのトランスバーターは性能が違います！！

ＩＳＤＢ−Ｔ自作用　５６００ＭＨｚ帯アマチュアバンド用トランスバーターユニットです。

小型で高性能、更に省電力になりました。

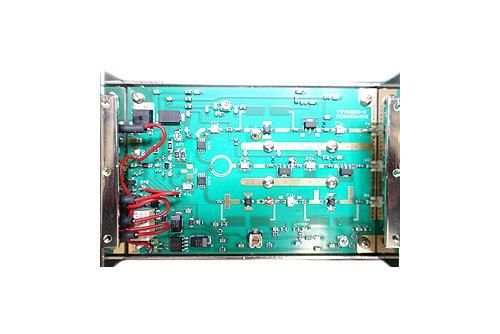

最新のＭＭＩＣとＦＥＴを使用した、小型、省電力のトランスバーターユニットです。
金メッキ。テフロン基板使用になり高性能化しました。
受信時の消費電力が減少しました。
ＬＯ回路が２段ＢＰＦ仕様となり、ＬＯのスプリアスを大幅に抑え込みます。更にＬＯアンプを内蔵しています。
回路に回り込に対策を強化し、キャリコン回路も新型になり、更に安定動作と高性能化を実現しました。

調整済みで、直ぐに使用できます。
商品には回路図と説明書が添付します。
この製品はユニット本体なので、動作させるためには、別途ローカル発信器（5000MHz帯）と出力側の同軸リレーが必要です。

仕様
・電源電圧：DC6V〜DC15V
・消費電流：受信時250mA、送信時350mA
・ＩＦ周波数：700MHz帯
・ＩＦ入力：最大入力２ｄＢｍまで（０ｄＢｍ以下でも動作します。リニア動作）OFDM
・ＲＦ周波数：5745MHz帯（IF700MHz）
・電波形式：ＦＭ、ＳＳＢ、ＣＷ、ＡＴＶ、ＤＡＴＶ　オールモード可能
・ＲＸコンバージョンゲイン：２５ｄＢ以上
・ＴＸ出力：0dBm〜3dBm
・出力スプリアス：-40dBc以下（0dBm出力時）
・サイズ：Ｌ９３ｍｍ×Ｗ６４ｍｍ×Ｈ２０ｍｍ
・重量：240g

・ＬＯ入力レベル　5000MHz帯 -10dBm〜-5dBm
　 （ＬＯ入力レベルは必ず範囲内で使用してください）
・ＴＸ-ＤＣＯＵＴ：ＴＸ時に電源電圧を出力（変更可能）
・ＲＸ-ＤＣＯＵＴ：ＲＸ時に電源電圧を出力（変更可能）
・ＳＴＢ：スタンバイ　ＧＮＤ接続でＴＸ（ＩＳＤＢ−Ｔ用）
・キャリアコントロール、入力側同軸リレーは内部に装備

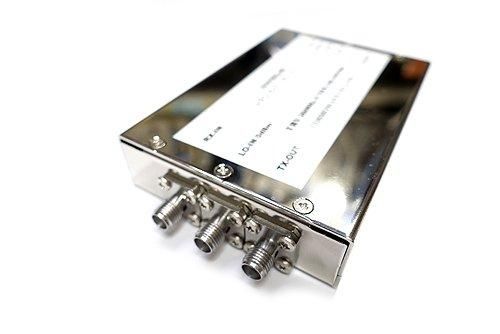

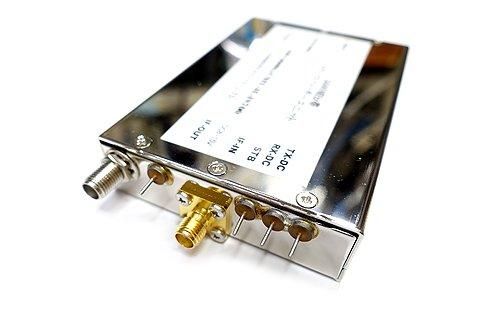

・入出力コネクター：ＳＭＡＪ型（ＩＦ−ＲＸ分離）
・金メッキ。テフロン基板仕様

その他
＊ＴＸ，ＲＸ-ＤＣＯＵＴは電源電圧の他、ＧＮＤまたはＤＣ５Ｖに変更可能
＊この製品は高周波回路が理解できる方、上級者向けの製品です。
＊受注生産品　納期はお問い合わせください。
＊上記在庫数量は、部材在庫です。受注生産となります。

LO、ローカル発信機等、ご相談ください。
送受信機完成品としての製作も可能です、ご相談ください。

参考サイト
http://jh0yqp.org/exp/QSO/ja0ruz/2017/2017_03_27/ja0ruz_5g_datv_2017_03_27.html


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
