ＤＣ６Ｖ 4Ａ出力　TX-DC6V RX-DC5V コントロール電源基板 TRX-CON6V2 【組込み用】

TRX-CON6V2

6,200円(税込6,820円)

購入数

★　受注生産品・組込み用　★

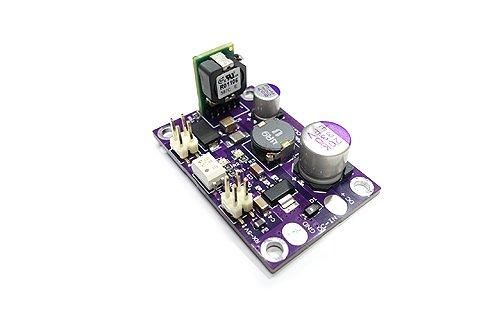

TRXコントロール内蔵、DC/DCコンバーター採用のＤＣ６Ｖ 4Ａの電源基板です。
ＤＣ６ＶはＴＸ端子に電圧が入力されると、出力される端子と、常時出力の端子があります。
常時出力端子を使用して、別売のプラス・マイナスＤＣ５Ｖ基板に接続できます。
ＲＸ端子に電圧が入力されると、ＤＣ５Ｖ が出力されます。
DC/DCコンバーターは高効率高性能のムラタ製を使用しています。
ＴＸのＤＣ６Ｖ出力はフォトカプラーで絶縁されています。最大出力４Ａ
基板サイズはＬ４６×Ｗ３０×Ｈ２１ｍｍです。
弊社キャリコン基板CR-05、CR-08に接続できます。
WAVELABユニットに最適です。

仕様
電源電圧：DC8V~DC14V
ＴＸ入力：DC12V　10mA（標準仕様）　ＴＸ出力：DC６V　最大４A
ＲＸ入力：DC12V　500mA（最大）　ＲＸ出力：DC５V　最大0.5A

＊ＴＸとＲＸは別回路になっております。
＊電源を入れると、常時出力端子からDC6Vが出力されます。

高効率DC/DCコンバーターを使用していますので、電源電圧はDC8Vでも十分な出力が得られます。
ＬＥＤインジケーターでTX,RX動作状態が確認できます。
スイッチングノイズ防止回路を入れております。

各種実験用、自作用等にご使用ください。
日本製　Made in JAPAN
