プラス・マイナスDC5V出力　電源基板 REG5V-PM　+5V -5V 【組込み用】

REG5V-PM1

2,000円(税込2,200円)

購入数

★　受注生産品・組込み用　★

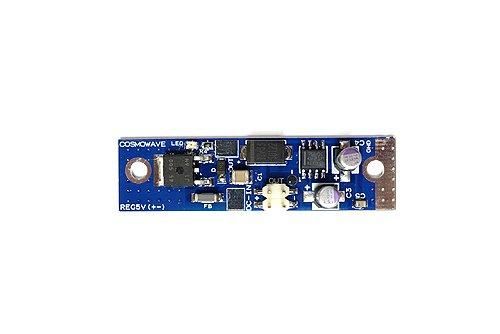

レギュレーターを使用した、プラス・マイナスDC5V出力の電源基板です。

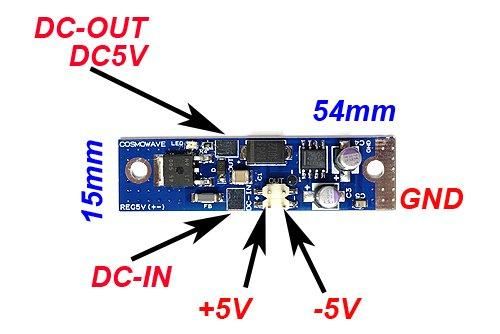

基板はFR-４です。サイズは５４×１５ｍｍで、両面スルーホールです。
裏面は全面グランドＧＮＤになっていますので、直接シャーシに取り付けられます。とても設置が楽です。

入力はＤＣ６Ｖ〜ＤＣ１４Ｖ　出力は＋ＤＣ５Ｖ　０．７Ａまで使用出来ます。
低ドロップレギュレーターを使用していますので、DC6V入力で十分な出力が得られます。
+5Vはピン端子出力と基板上のパッドと2系統の出力があります。
マイナス側は7660を使用したチャージポンプで、-DC5V最大10mAの出力です。（ピン端子）
ＬＥＤインジケーターで動作状態が確認できます。
簡易なレギュレーター基板ですが、高周波ノイズ防止回路を入れております。

各種実験用、自作用等にご使用ください。
日本製　Made in JAPAN


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
