簡易型 電界強度計 SMAJ端子 高感度 0.5MHz〜3GHz アンテナ付きもあります

EF30E-SMA

6,500円(税込7,150円)

アンテナ付
アンテナ無し
アンテナ
購入数

最新型

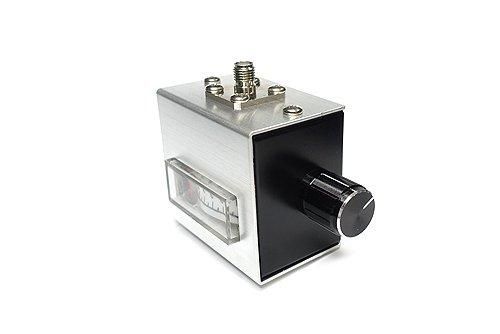

オリジナル簡易型の電界強度メーターです。国産品です。SMAJコネクター仕様
広帯域に使用することができ、周波数範囲は500KHz〜3GHz以上にもなります。
アンテナを接続して使用します。
ハンディ機とホイップアンテナでも「ビュンビュン」とメーターが振ります。
2GHz以上は感度が落ちてきますが、5GHz帯でも使用できます。
電源は不要、実験や移動運用に大変便利です。


● アンテナの利得の比較
アンテナをいろいろと交換して、メーター値が同じ値になる距離で利得の違いがわかります。
また、アンテナ自作の時、本当に利得があるのか不安ですよね。そんな時に市販アンテナと比較したり、アンテナ調整に使ったり電源不要なので、屋外での実験には便利です。
ボリュームで感度調整が出来ます

● アンテナの電界強度分布の調査
トランシーバーにアンテナを接続して、電界強度計でアンテナのいろいろな場所の電界強度を測定すると、
アンテナのどこから強く電波が出ているか簡易に解ります。
モービルアンテナなどで、電界が一番強く出ている場所が基部のコイル部なんて事は良く有ります。
指向性アンテナのビームが方向がずれていたりする事も解ったりします。自作アンテナの検査にも良いですね。

● トランシーバーの動作確認に
移動運用などで、「全く応答が無い」なんて事は有りませんか?「本当に電波が出ているのか?」不安になります。
そんな時、送信しながらアンテナに近づければ、一目瞭然!とても小さいので便利ですね。


広範囲な周波数に対応していますので、簡易プローブとして、マイクロ波ユーザーにもお勧めです。

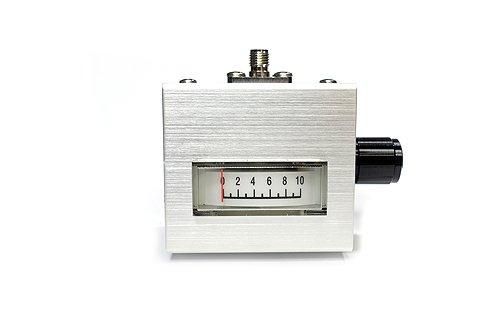

オリジナルアルミケースに、メーターはRSpro製を採用し、精度も向上しております。
・サイズ:W50×D36×H45mm(突起部含まず)
・重量:60g
・周波数:500KHz〜3GHz

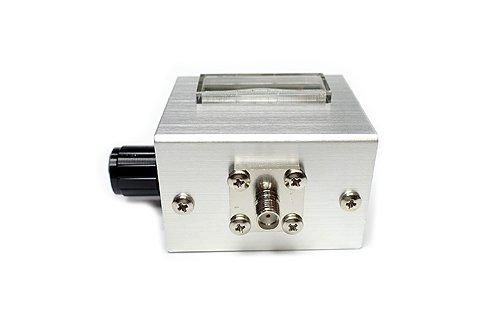

・コネクター:SMAJ

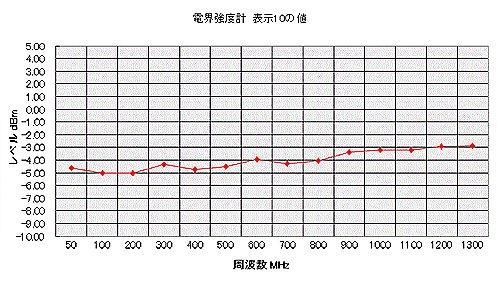

・最大入力:10mW 、最小感度:−10dBm、フルスケール:−3dBm〜−4dBm(1GHz)

*アンテナ付きの場合は、144MHz、430MHz、高利得2バンドアンテナが付属します。

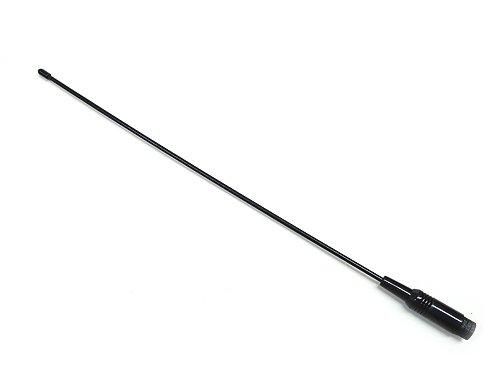

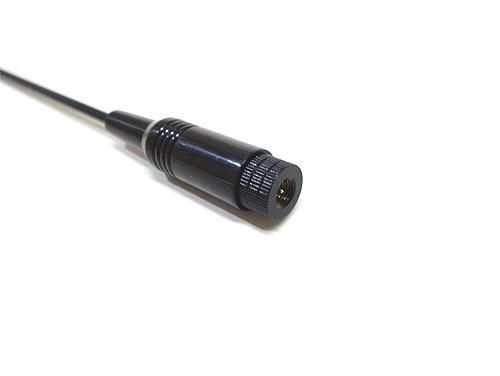

フレキシブルホイップアンテナ 全長39cm SMA型 144MHz-2.15dB 430MHz-3dB SWR<1.5
*この製品はアマチュア無線用です。送信出力が弱いと、メーターが反応しない事がございます。
*取り付けるアンテナは、目的の周波数で利得があるアンテナをご用意ください。
*無線LANや携帯電話の様な微弱なデジタル系の電波では反応しない場合がございます。
*NJ、BNCJコネクター希望の方は、お問い合わせください。


*ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

*金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

*製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

*電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。

無線機器、電子デバイスの販売規約をご確認ください
