超ローノイズ 広帯域プリアンプ 500MHz〜1000MHz LNA-0510NX2　【組込み用】

LNA-0510NX2

17,000円(税込18,700円)

在庫状況 在庫 2個　 売切れ間近！
購入数

★　受注生産・組込み用　★

広帯域　超ローノイズプリアンプ LNA-0510NX2

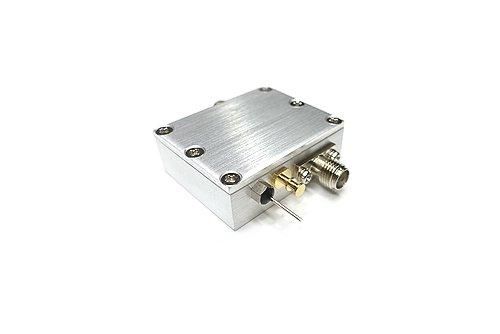

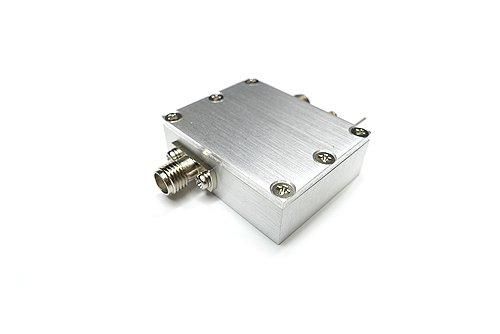

アルミミーリングケース、入出力ＳＭＡＪコネクター、テフロン基板仕様
高利得で超ローノイズプリアンプです。

○　特徴
500ＭＨｚ〜1000ＭＨｚまで使用できるローノイズアンプです。

このＬＮＡは最新Ｐ−ＨＥＭＴを使用した、高性能ローノイズアンプです。
専用のケースにより各種機器の内蔵、実験に使用し易くなっております。

特に800MHz〜1000MHzに特化して製作しており、NF0.5以下の高性能です。
利得１８ｄＢ以上、ＮＦは０．５ｄＢ以下で入力のインピーダンスも整合した高性能LNAです。（800MHz帯）
入出力も完全に整合されて、高耐入力です。

最高性能と自負できる製品です。

インピーダンスが整合されているので、確実に性能が発揮されます。

各種実験用にご使用ください。

○　特性
・　周波数　　　　　５００ＭＨｚ〜１０００ＭＨｚ帯
・　電波形式　　　　ＦＭ，ＳＳＢ，ＣＷ，ＡＭ、オールモード対応
・　電源電圧　　　　ＤＣ８Ｖ〜１５Ｖ　（貫通端子）
・　消費電流　　　　約９０ｍＡ（１２Ｖ）

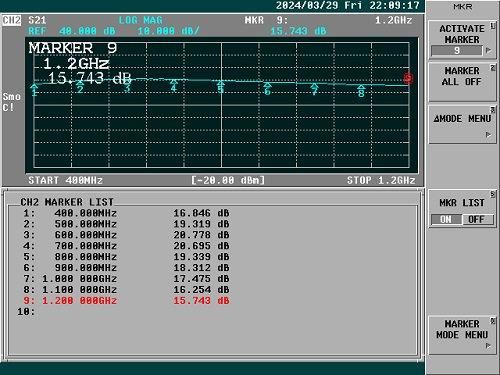

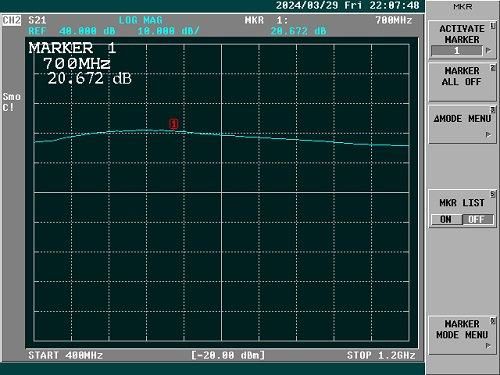

・　利得　　　　　　２０ｄＢ以上（７００ＭＨｚ）、１７ｄＢ以上（１ＧＨｚ）
・　ＮＦ　　　　　　０．５ｄＢtyp（800MHz〜1GHz帯）
・　入力ＳＷＲ　　　１．３以下
・　インピーダンス　５０Ω　（ＳＭＡＪコネクター）
・　最大入力　　　　１０ｍＷ（破壊入力レベル）　
・　１ｄＢcomp　　１６ｄＢｍ（ＴＹＰ）
・　ＩＰ３　　　　 ３０ｄＢｍ

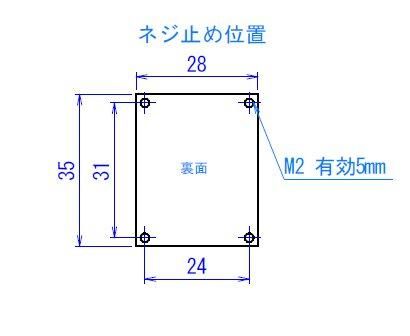

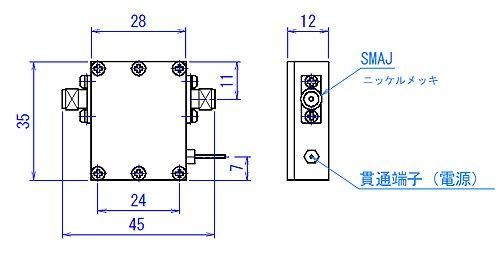

・　外形寸法　　　　２８ｍｍ×３５ｍｍ×１２ｍｍ（突起部を含まず）

＊電源はプラス側（貫通端子）、マイナス側（グランドポストまたはシャーシ）に電線を半田付けしてご使用下さい。
＊受注生産品　納期はお問い合わせください。
＊上記在庫数量は、部材在庫です。受注生産となります。


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
