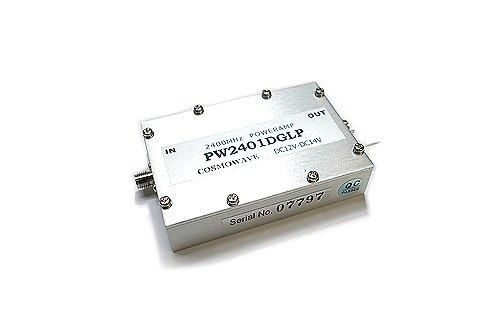

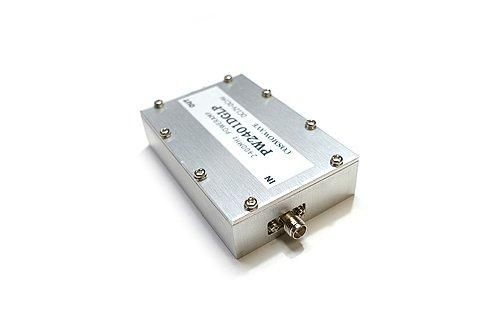

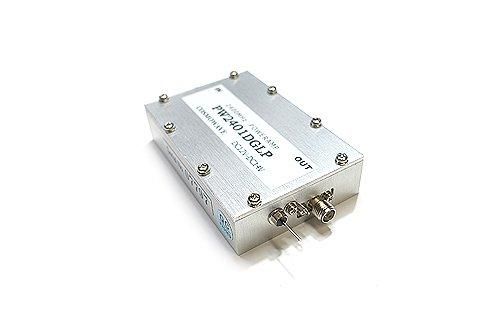

2400MHz帯パワーアンプユニット　1W 2.4GHz 【受注生産】【組込み用】

PW2401DGLP

16,000円(税込17,600円)

在庫状況 在庫 1個　 売切れ間近！
購入数

★　受注生産品・組込み用　★

東芝製のMMICを使用した、低消費電力の2400MHz帯パワーアンプユニットです。
低消費電力（1W出力時で0.5A）、新スプリアスに対応しております。（LPF内蔵）
30mWの入力で１Ｗの出力があります。

  • 周波数：2400MHz帯アマチュアバンド
  • インピーダンス：50Ω
  • 利得：15dB（2427MHz）
  • 最大出力：１W以上（2427MHz）
  • 最大入力：4０mW
  • スプリアス：1W出力時に最大50uW以下（新スプリアス対応）

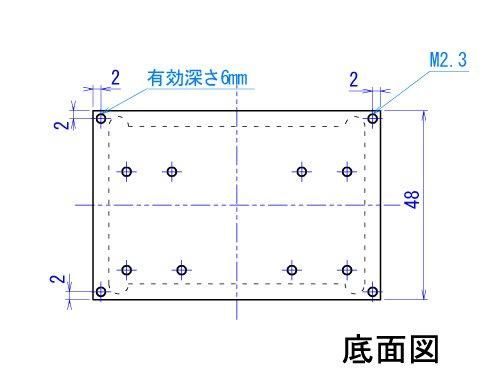

  • 寸法:48mm(W)×73mm(D)×17mm(H)（突起部は含まず）
  • コネクター：SMAJ
  • 重量:110g
  • 電源電圧：12V〜15V
  • 電流：0.5A
  • 設計：７Ｌ１ＷＱＧ
  • パワーアンプユニット：アルミ・ミーリングケース（アロジン処理）


性能検査済みです。
この商品はアマチュア無線用です。機器内蔵、自作アンプ、実験等にご使用下さい。
キャリアコントロール機能、スルー機能はございません。
発熱しますので、使用の際はヒートシンク（放熱器）に取り付けてご使用ください。十分な放熱をしないと故障の原因になります。
出力端子をオープン、ショート状態で使用しますと、故障の原因となります。必ず整合されたアンテナ等をご使用ください。
本体ケースはアルミの為に、多少のキズがついていることがございます。予めご了承ください。
本製品には回路図が添付されます。
＊この商品は受注生産品です。納期はお問い合わせください。
＊上記在庫数量は、部材在庫です。受注生産となります。納期20日〜30日
日本製　Made in JAPAN


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
