コスモウェーブ

アンテナ直下型プリアンプ　2400MHz帯　BPF内蔵型 2.4GHz　屋外用 【受注生産】

GL2400TH

39,800円(税込43,780円)

在庫状況 売切れました
Ｕボルト55φ39,800円(税込43,780円)
売切れました
Ｕボルト65φ40,800円(税込44,880円)
売切れました
Ｕボルト55φ+20mケーブル41,300円(税込45,430円)
売切れました
Ｕボルト65φ+20mケーブル42,300円(税込46,530円)
売切れました
Ｕボルト

★　受注生産品　★

アンテナ直下型２４００ＭＨｚ帯ローノイズプリアンプ 　屋外用
オフ・スルー回路付き

ご注文時に、Ｕボルトサイズ、電源ケーブルの有無をご選択ください。

入出力ＮＪコネクター、キャリアコントロール内蔵　屋外用

受注生産品

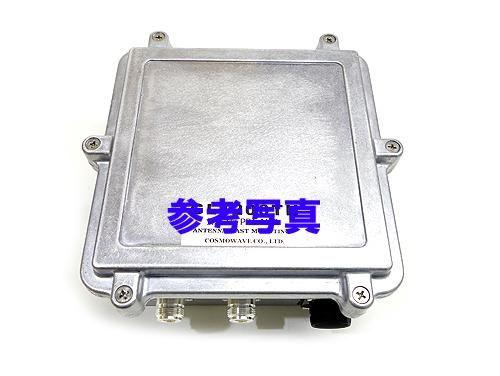

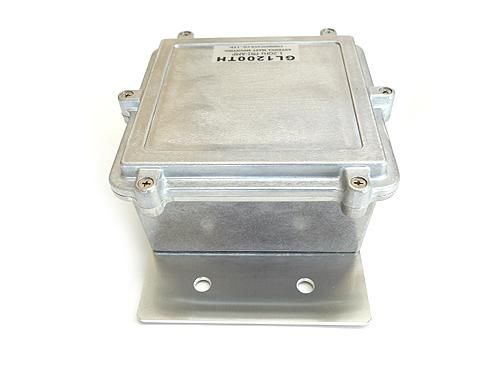

＊形状は1200MHz帯と同形状になります。参考写真としてご覧ください。

○ 特徴
  このＬＮＡは最新ＨＥＭＴ＋ＭＭＩＣを使用した、高性能ローノイズアンプです。
  完成品ですぐに使用できます。小型で使用し易くなっております。
  利得２５ｄＢ、低ＮＦの高性能屋外型LNAです。
  ２４００ＭＨｚ帯バンドパフフィルターを実装で不要な帯域をカットしています。
キャリアコントロール制御、ＯＦＦスルー回路でトランシーバー、受信機、共に使用できます。
  アマチュア無線用、実験用にご使用ください。

○ 特性
・　周波数　　　　　　　２４００ＭＨｚ帯アマチュアバンド
・　電波形式　　　　　　ＦＭ，ＳＳＢ，ＣＷ，ＡＭ、オールモード対応
・　電源電圧　　　　　　ＤＣ１２Ｖ〜１３．８Ｖ
・　消費電流　　　　　　約１００ｍＡ（１２Ｖ）
・　利得　　　　　　　　２５ｄＢ以上　
・　ＮＦ　　　　　　　　１ｄＢ以下
・　インピーダンス　　　５０Ω　（ＮＪコネクター）
・　最大入力　　　　　　１０Ｗ　
・　制御方式　　　　　　キャリアコントロール、強制スタンバイ
・　外形寸法　　　　　　W１８０ｍｍ×H８５ｍｍ×Ｌ２１０ｍｍ（突起部を含まず）
・　重量　　　　　　　　１．３Ｋｇ

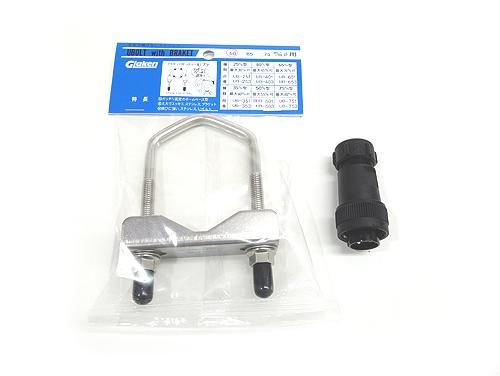

・　アルミダイカスト防水構造　ステンレスＵボルト５５φ、６５φ付属
・　電源コネクター　　　　七星製3Ｐワンタッチ防水コネクター（電源用3Ｐケーブルは別途ご用意ください）

＊電源ＯＦＦで回路スルーになりますが、通過損失が約1dBあります。
＊最大電圧は１４Ｖです。過電圧にご注意下さい。
＊屋外での設置は、ＮＪコネクターが必ず下側になるように設置して下さい。
＊取付板の寸法は55φ、65φ共に同じです。（Uボルトの違いのみ）
＊電源用３Ｐケーブルはご相談ください。（0.5mm3芯-20m〜　VCTF-0.5-3）
＊電源コネクターはNRW-203-PM6が標準添付品です。

※ この商品はパーツ在庫の関係で、限定数の販売となります。（受注生産）
※ 製作に日数をいただきますのでご了承ください（受注生産１カ月程度）
※ 上記在庫数量は、部材在庫です。受注生産となります。
※ 防水構造で、アンテナ直下に設置できます。
※ ３Ｐ（３芯）電源ケーブルは、別途ご用意ください。（VAVCTF-0.5-3等）
※ 仕様は変更になる事がございます。


● 直下型プリアンプの設置上の注意

・必ず設置前に、数日間は卓上試験をしてみてください。

・アンテナは八木アンテナ、またはモノバンドＧＰを使用する事。
（マルチバンドＧＰはお勧めできません、他の電波の周り込みで プリアンプが破損することが有ります）

・他のアンテナと十分距離を離してください。数ｍ以上
（プリアンプに強力な電波が入ると、他の周波数であっても壊れます。
他の周波数を運用しているときは、電源は必ずＯＦＦにすること）

・屋外での設置は、ＮＪコネクターが必ず下側になるように設置して下さい。
（アンテナコネクター等は融着テープで防水処理をしてください）

・無線機の電源とプリアアンプの電源は必ず共通にしてください。
（もし別電源を使う場合は、マイナス側は必ず太い線で共通にしてください）

・安定化電源のＡＣ側に避雷器（アレスター）を設置してください。
（プリアンプは誘導雷、サージに弱い）

・同軸避雷器を設置することをお勧めします。
（プリアンプは誘導雷、サージに弱い）

・タワー、ルーフタワーの接地は十分行ってください。
（プリアンプは誘導雷、サージに弱い）

● 直下プリアンプの運用上の注意

・ＰＴＴを頻繁にＯＮ、ＯＦＦしないでください。
ＰＴＴをカチャカチャと押すと、同軸リレーの切り替えの タイミングがズレて、破損の原因となります。

・ＳＳＢで使用する場合は、必ず強制スタンバイで使用し ＰＴＴをＯＮの後、一息ついてから発音すると、安全です。

・スルー回路の通過電力は最大10Ｗです。　10Ｗを超えないようにしてください。
日本製　Made in JAPAN


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
