広帯域インピーダンス変換器 （FETプローブ）高出力　1MΩ→50Ω DC~10MHz【受注生産】【組込み用】

FP2MSA2-20dB-DC

20,000円(税込22,000円)

購入数

★　受注生産品・組込み用　★

広帯域インピーダンス変換器 ＤＣ仕様 高出力４Ｖｐｐ

ハイインピーダンス１ＭΩ入力　５０Ω出力です。

入力１ＭΩ　出力５０Ω　ＤＣ〜１０ＭＨｚ
スペアナ等で色々な測定が可能になります

オーディオ帯域〜高周波帯域まで対応
レベルは下がりますが最大２０ＭＨｚまで使用可能
スペアナ等でＦＦＴ解析、オーディオ帯域の測定が可能に

入力、出力ＳＭＡＪコネクター
電源電圧：ＤＣ　±１２Ｖ〜１５Ｖ　２０ｍＡ
ＤＣ〜１０ＭＨｚまではフラットゲイン(1Vpp出力時)
最大２０ＭＨｚまで使用できます。
絶対最大入力：１Ｖｐｐ　推奨最大入力：２００ｍＶｐｐ
飽和出力：４．５Ｖｐｐ　推奨最大出力：４Ｖｐｐ
ゲイン：２０ｄＢ（入出力５０オーム）　電圧増幅率：約１０倍
入力インピーダンス：１Ｍオーム（変更可能）
出力インピーダンス：５０オーム

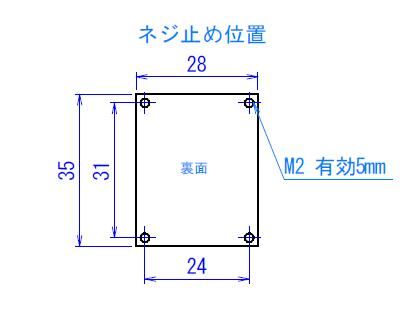

外形寸法：２８ｍｍ×３５ｍｍ×１２ｍｍ（突起部を含まず）
ゲインは２０ｄＢです。（入出力５０オームの場合）
出力はＤＣが出る場合がございます。

入力インピーダンスは、１Ｍオーム以外も可能です。
例：５０オーム、７５オーム、６００オーム　等
詳細はご相談ください。

※ 受注生産品　納期はお問い合わせください
※ 上記在庫数量は、部材在庫です。受注生産となります。

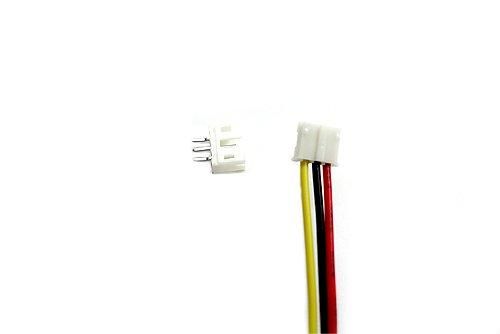

＊電源はプラス側（赤線）、マイナス側（黄色線）、グランド（シャーシ、GNDポスト端子）。


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
