コスモウェーブ

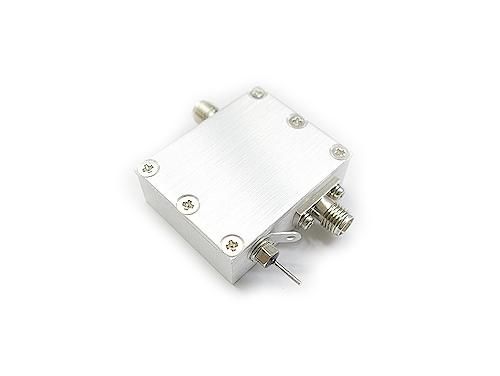

広帯域インピーダンス変換器 （FETプローブ） 1MΩ→50Ω 10Hz~150MHz【受注生産】【組込み用】

FP150MSA2

19,800円(税込21,780円)

在庫状況 在庫 3個　 売切れ間近！
購入数

★　受注生産品・組込み用　★

広帯域インピーダンス変換器

ハイインピーダンス入力　５０Ω出力です。

入力１ＭΩ　出力５０Ω　１０Ｈｚ〜１５０ＭＨｚ
スペアナで色々な測定が可能になります

オーディオ帯域〜高周波帯域まで対応
レベルは下がりますが最大２５０ＭＨｚまで使用可能
スペアナでＦＦＴ解析、オーディオ帯域の測定が可能に

入力、出力ＳＭＡＪコネクター
電源電圧：ＤＣ８Ｖ〜１４Ｖ　０．１Ａ

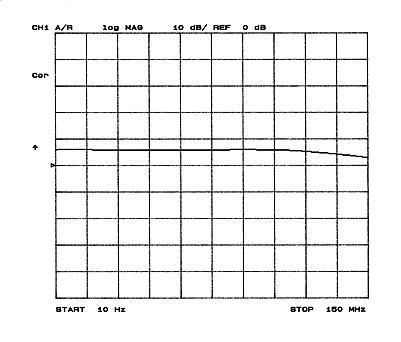

１０Ｈｚ〜１００ＭＨｚまではフラットゲイン(200mVpp出力時)
１５０ＭＨｚ（−３ｄＢ：電圧比）
最大２５０ＭＨｚまで
絶対最大入力：１Ｖｐｐ　　推奨入力レベル：２００ｍＶｐｐ
ゲイン：０ｄＢ

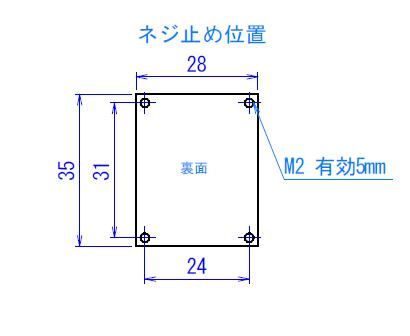

外形寸法：２８ｍｍ×３５ｍｍ×１２ｍｍ（突起部を含まず）
ゲインは０ｄＢで電圧が直読出来ます。
出力はＤＣ０ＶでＤＣ漏れは有りません



ＤＣ〜１５０ＭＨｚでの製作も可能です。ご相談ください。

※ 受注生産品　納期はお問い合わせください
※ 上記在庫数量は、部材在庫です。受注生産となります。

＊入力インピーダンスは、１Ｍオーム以外も可能です。
例：５０オーム、７５オーム、６００オーム　等
詳細はご相談ください。

＊電源はプラス側（貫通端子）、マイナス側（グランドポストまたはシャーシ）に電線を半田付けしてご使用下さい。


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
