10GHz帯 ローノイズプリアンプ ユニット 【受注生産】【組込み用】

LNA-10G2

16,800円(税込18,480円)

在庫状況 売切れました

★　受注生産品・組込み用　★

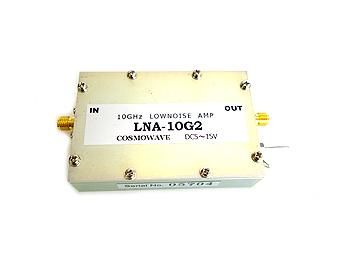

「LNA-10G2」 は高性能ＨＥＭＴを使用した、１０ＧＨｚ帯プリアンプユニットです。
高利得でゲイン２３ｄＢ以上、ＮＦ１ｄＢの高性能です。

デバイスはＮＥ３５１５Ｓ０２の２段構成になっております。
専用の小型ケースにより各種機器の内蔵、実験に使用し易くなっております。

最大出力１５ｄＢｍ以上で省電力パワーアンプとしても使用できます。
アマチュア無線用、実験用にご使用ください。

○　特性
・　周波数：１０ＧＨｚ帯　アマチュアバンド
・　電波形式：ＦＭ，ＳＳＢ，ＣＷ，ＡＭ、オールモード対応
・　電源電圧：ＤＣ５Ｖ〜１５Ｖ
・　消費電流：１００ｍＡ（１２Ｖ）
・　利得：２３ｄＢ以上　（１０．２４ＧＨｚ）
・　ＮＦ：１ｄＢ
・　インピーダンス：５０Ω　（ＳＭＡＪコネクター）
・　最大入力：１ｍＷ（破壊入力レベル）　
・　外形寸法：４８mm(W)×７３mm(D)×１７mm(H)（突起部は含まず）
　　アルミ・ミーリングケース（アロジン処理）

入力レベルが高いとゲインが低下、飽和する事が御座います。
（データには測定誤差１０％以内が含まれます。）

性能検査済みです。

キャリアコントロール機能、スルー機能は御座いません。
推奨入力レベルは-50dBm以下です。

トランシーバーに接続するときは、絶対に送信しないでください。瞬時でも送信しますと壊れる事がございます。（最大入力1mW）

本製品には簡易な説明書と回路図が添付します。
*受注生産品　納期はお問い合わせください
*上記在庫数量は、部材在庫です。受注生産となります

取扱説明書・ＬＮＡ−１０Ｇ２


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
