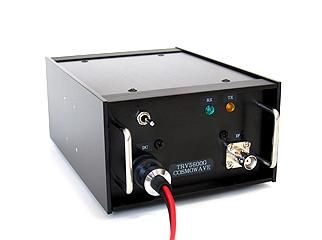

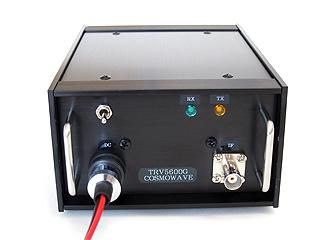

5600MHz帯トランスバーター 2W 完成品　IF:1.2GHz帯

TRV5600G-2W

88,000円(税込96,800円)

在庫状況 売切れました
 アンテナ端子-SMAJアンテナ端子-NJ
IF-BNCJ88,000円(税込96,800円)
売切れました		89,000円(税込97,900円)
売切れました
IF-SMAJ88,000円(税込96,800円)
売切れました		89,000円(税込97,900円)
売切れました
IF-NJ88,000円(税込96,800円)
売切れました		89,000円(税込97,900円)
売切れました
IFコネクター
RFコネクター

新型に移行しました。

コスモウェーブのトランスバーターは性能が違います！！

完成品

５６００ＭＨｚ帯アマチュアバンド用トランスバーターです。

小型で高性能の完成品になりました。

最新のＭＭＩＣとＦＥＴを使用した、小型、省電力のトランスバーターです。

商品には電源ケーブル、ブロック図と簡易な説明書が添付します。

製品仕様
・電源電圧：ＤＣ１２Ｖ〜ＤＣ１５Ｖ
・消費電流：受信時　０．５Ａ、送信時 ３Ａ
・ＩＦ周波数：１２８０ＭＨｚ帯
・ＩＦ入力：最大入力１Ｗまで（０．５Ｗ以下でも動作します。リニア動作）
・ＲＦ周波数：５７６０ＭＨｚ（ＩＦ１２８０ＭＨｚ）
・電波形式：ＦＭ、ＳＳＢ、ＣＷ、ＡＴＶ、ＤＡＴＶ　オールモード可能
・周波数安定度：１ｐｐｍ以下
・ＲＸコンバージョンゲイン：２５ｄＢ以上
・ＴＸ出力：２Ｗ以上（０．５Ｗバージョンも有ります）
・サイズ：Ｗ１６０ｍｍ×Ｈ７０ｍｍ×Ｌ１７０ｍｍ
・重量：１．５Ｋｇ
・ＩＦ入力端子：ＢＮＣＪ（標準）、ＳＭＡＪ、ＮＪ対応（オプション）　※一覧からお選びください
・ＲＦ端子：ＳＭＡＪ（標準）、ＮＪ対応（オプション）　※一覧からお選びください


＊ＩＦ入力レベルは標準では１Ｗですが、１００ｍＷ仕様に変更可能です。
　（注文時に備考欄に記載してください）
＊IFコネクター　RFコネクターを選択してください。
　（ＲＦコネクターがＮＪの場合のみ、価格が異なります）

アマチュア無線、５．７ＧＨｚの実験に最適です。

＊高出力のために、連続送信は出来ません。（発熱します）
オプションでヒートシンクを取り付ける事は可能です。(追加：3300円税込み）

この製品は、シルク印字等はございません。

取扱説明書 TRV5600G-2W-1     取扱説明書 TRV5600G-2W-2

申請用ブロック図 TRV5600G-2W

＊受注生産品　納期はお問い合わせください　カスタム可能
日本製　Made in JAPAN


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。

無線機器、電子デバイスの販売規約をご確認ください
